了解金屬管狀加熱管結構：

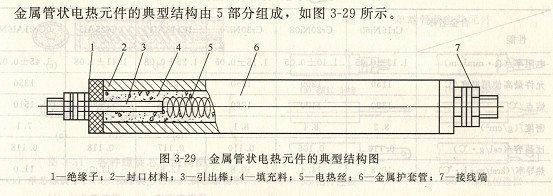

絕緣子、封口材料、引出棒、填充物料、電熱絲、金屬護套管、接線端。



圖示中螺紋型電熱絲5與引出棒3位于金屬保護套管6的中央，它的制造工藝是將螺旋型電熱絲穿入無縫鋼管、銅管內，其間隙處一般是通過氧化鎂粉來填充，氧化鎂粉填充既絕緣又導熱性強。（很多劣質廠商生產的劣質電熱管都是采用最差的填充物——石英砂）。填充物裝好后，然后用縮管機將管子縮細，使氧化物介質密實，保證了電熱絲與空氣隔絕，中心位置不發生偏移而碰及管壁。這樣，單位面積發熱量就可增加十幾倍。

①絕緣子：一般的都是采用的是白色瓷頭

②封口材料：（主要了解其作用）封口材料主要是使絕緣填充物料不易吸收環境中的水汽，確保電熱管有良好的絕緣性能。常用的封口材料主要有：漆膜類、硅有機漆、環氧樹脂、硅橡膠（我們主要的使用的是硅橡膠）等做成的封口塞。

③引出棒：一般都是用鐵的，因?yàn)殍F的傳熱性能比較快.

④填充物：一般有氧化鎂粉、石英砂，我們已經不在使用石英砂生產電熱管，市面上的便宜電熱管里面均是石英砂。我們的氧化鎂粉都是使用的改性氧化鎂粉，改性氧化鎂粉制作的電熱管，防潮。

⑤電熱絲：主要的有鐵鉻鋁以及鎳鉻合金絲。鐵鉻鋁比較便宜點，一般沒有特殊說明，電熱管中都是采用的鐵鉻鋁合金絲。鎳鉻合金絲比較貴。兩者絲的區別：鐵鉻鋁系合金材料工作溫度可達到1400℃，足以滿足電熱管的需要。不過鎳鉻絲柔韌性好，抗氧化性好，鐵鉻鋁絲就比較脆。

⑥金屬護套管：主要的就是不銹鋼（SUS201、304、321、316、310等）、紫銅、碳鋼（鐵）。根據不同的工作環境選擇不同的金屬護套管。
