  印刷機烘箱加熱管是印刷機中一個非常重要的組件，它的作用是通過加熱來使印刷品上的油墨干燥和固化。常規使用的是U型翅片式加熱管，下面我們來詳細了解一下它的工作原理和設計。

一、工作原理

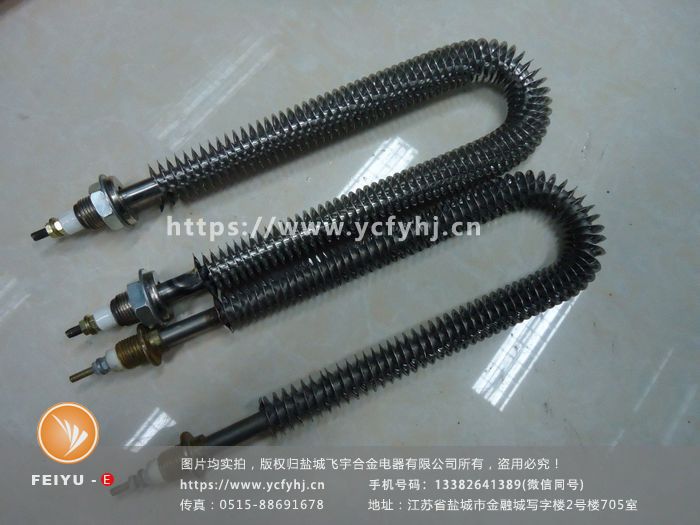

     印刷機烘箱加熱管最常用的樣式是U型翅片式加熱管。U型翅片式加熱管是一種電熱元件，它是由發熱絲、絕緣材料、外殼和翅片組成的。當電流通過發熱絲時，電能轉化為熱能，使翅片受熱并傳導熱量。通過與熱風進行交換，將熱量傳遞給印刷品上的油墨，從而使其干燥和固化。

二、設計特點

1、U型設計

  U型設計可以使加熱管在工作時更加穩定和安全。因?yàn)閁型設計可以有效地防止電熱絲燒壞絕緣材料，保證了加熱管的使用壽命。

2、翅片設計

  翅片的設計可以增加加熱管的表面積，提高熱效率。同時，翅片還可以增加加熱管與熱風之間的接觸面積，使熱量更加均勻地傳遞到印刷品上。

3、材料選擇

   加熱管的外殼材料通常選用不銹鋼或銅材質，這些材料具有良好的導熱性和耐腐蝕性。而發熱絲則通常選用鎳鉻合金或鐵鉻鋁合金等高溫合金材料，這些材料具有良好的耐高溫性和耐腐蝕性。

4、控制系統

   印刷機烘箱加熱管的控制系統通常采用PID控制器進行控制，可以實現精確的溫度控制。通過對加熱管的加熱功率和加熱時間的控制，可以實現對印刷品干燥和固化的精確控制。

三、總結

  U型翅片式加熱管是印刷機烘箱加熱的核心組件之一，它的設計和制造對于印刷品干燥和固化的效果有著重要的影響。了解加熱管的工作原理和設計特點，有助于印刷機操作人員更好地使用和維護
