蒸燙機電加熱管組合大多采用氬弧焊接方式使電熱管與法蘭連接，管子與法蘭采用氬弧焊接，永不泄漏。蒸燙機電加熱管是通過強迫對流或自然對流的方式對各種流動或靜止的液體及氣體進行加熱。其主要用于敞開式、封閉式的溶液和其他容器及循環系統中加熱。

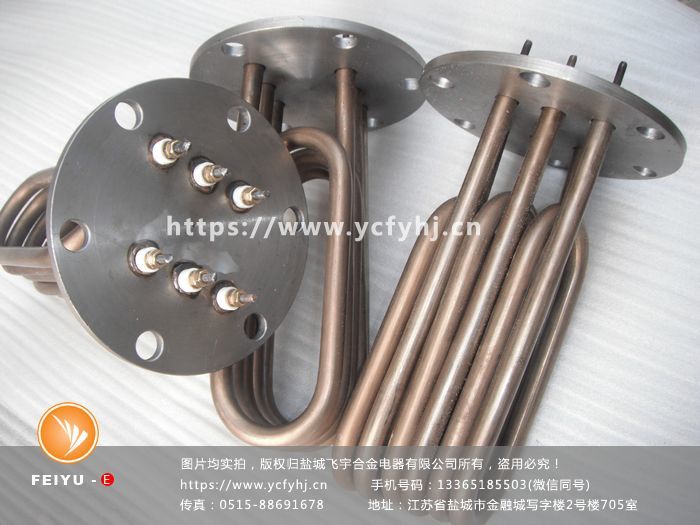

以上圖片為蒸燙機電加熱管 實拍照片，盜用必究！



值得說明的是：



設計以及定制前提：平面法蘭式電熱管一般用于加熱液體的工作環境下，客戶在定制設計之前需要告知具體加熱的液體的主要成分，以及理想安裝方式以便我們設定平面法蘭式電熱管冷區，同時還需要告知我們具體的工作環境的壓力大小，便于我們給您選擇加熱管的管徑壁厚與法蘭厚度。

1、電壓、功率

2、管徑，通常管徑為：8mm、10mm、12mm、16mm、20mm

3、平面法蘭：國標GB/T 9119-2010 板式平焊鋼制管法蘭，常用 大小有：DN65-DN80-DN100-DN125-DN150-DN200-DN250等，根據不同的承壓，選擇不同法蘭標準尺寸。當然在設計生產 過程中，也會為了降低成本，在不影響壽命的前提下，會改變法蘭厚度的，具體可以咨詢銷售人員。

4、通常由1、2、3、6、9、12等（一般為3的倍數）個U型管通過 TIG氬弧焊接在法蘭上結合而成

5、管外殼材質選擇：主要材質有10#碳鋼、SUS304、SUS321、SUS316L、SUS310S(俗稱：2520)、鈦管等。

6、管外殼護套選擇：金屬管材質外殼表面可以涂覆抗腐或者抗垢涂料，有效增強耐腐蝕性能以及抗垢性能。

7、管外殼護套工藝：液體噴涂和靜電粉末噴涂供選擇。靜電粉末涂層的 加熱管直接解決了鐵氟龍?zhí)坠芗訜峁艿脑S多問題，可以完全代替其使用，效果更好。

8、法蘭材質：10#碳鋼、SUS304、SUS321、SUS316L

9、接線盒：普通玻璃鋼罩殼或防爆罩殼可供選擇

10、電熱絲材質選擇：一般為鐵鉻鋁絲（北京首鋼）、鎳鉻絲（一般有H140、2080電阻絲等）。這2者的選擇取決 于客戶的工作環境（溫度以及震動性）。



---



【平面法蘭電加熱管設計建議】





法蘭	U型管管徑	電壓	相線	U型管最多個數
DN65	12 / 16	380V	1 相或 3相	3
DN80	12 / 16	380V	1 相或 3相	6
DN100	12 / 16	380V	1 相或 3相	6
DN125	12 / 16	380V	1 相或 3相	9
DN200	12 / 16	380V	1 相或 3相	12
DN250	12 / 16	380V	1 相或 3相	15
DN300	12 / 16	380V	1 相或 3相	15



以上參數僅為常規建議參數，特殊需求的可以來電咨詢。



【平面法蘭電加熱管安裝方式】



平面法蘭電加熱管安裝一般采用水平安裝或者垂直安裝，正常建 議水平安裝，這樣可以保證電加熱管的發熱部分能完全浸入在液體中，防止干燒。若一定要采取垂直安裝，建議一定要考慮好冷區的設計 。具體可咨詢我們銷售人員。





【平面法蘭電加熱管使用注意點】



1.請勿使用不穩定的容器，安裝平面法蘭式電熱管前需確定好容器的放置是否平穩，然后再將其安裝、固定。因為 放置不平穩的容器容易打翻，傾倒液體，造成加熱管干燒，因其火災、觸電等危險；

2.請勿將平面法蘭式電熱管隨意改，隨意的變形、改造可能導致加熱器內部結構發生變化，影響電氣性能，可能造 成火災、漏電、觸電等危險；

3.請勿隨意安裝在濕度高的送風口，安裝在濕度高的送風口很容易使得平面法蘭式電熱管受潮、絕緣下降，可能造 成漏電、觸電等危險；

4.請勿將平面法蘭式電熱管置于缺水、有沉玷污的加熱容器中使用，將平面法蘭式電熱管置于雜質比較多的液體里 加熱，容易使其因表面結垢、自身產生的熱量不能及時的散發出去而導致加熱管損壞，同時也要保證加熱液體不得低 于正常的液面標準，否則也將可能損壞加熱管、發生火災等危險；

5.請勿在電源線上堆積重物，供電線路較長的時候，應該及時檢查線路是否有被重物擠壓的，發現有，應該及時將 物體撤離。因為長時間的擠壓和摩擦可能導致電線外皮破損，造成漏電、觸電、甚至火災等危險。
