側邊出線單頭電加熱管

與我們工程師在線溝通側邊出線單頭電加熱管

項燕：

于飛：

立即撥打服務熱線

手機：13382641389 傳真：0515-88691678座機：0515-88691673

側邊出線單頭電加熱管是在不銹鋼金屬管內裝入電熱絲，空隙部分填滿具有良好導熱性和絕緣性的氧化鎂粉后縮管而成，再加工成直棒形狀。

側邊出線單頭電加熱管主要采用的是常規直棒單頭電加熱管。側邊出線單頭電加熱管是在模具上打孔，將側邊出線單頭電加熱管嵌入模具孔中傳熱，使模具升溫的一種電加熱元件。側邊出線單頭電加熱管根據需求可以做成外接線或者內引線結構。

側邊出線單頭電加熱管是在頭部焊接一截空心套管，在空心套管上側邊開孔，把側邊出線單頭電加熱管的引線從孔中引出。

側邊出線單頭電加熱管具有結構簡單、熱效率高、機械強度好、適用于各種模具加熱。

側邊出線單頭電加熱管使用時要配合控溫，和保證模具孔和側邊出線單頭電加熱管之間的間隙在合理范圍內，這樣側邊出線單頭電加熱管的壽命才會更好。

1634005920239393

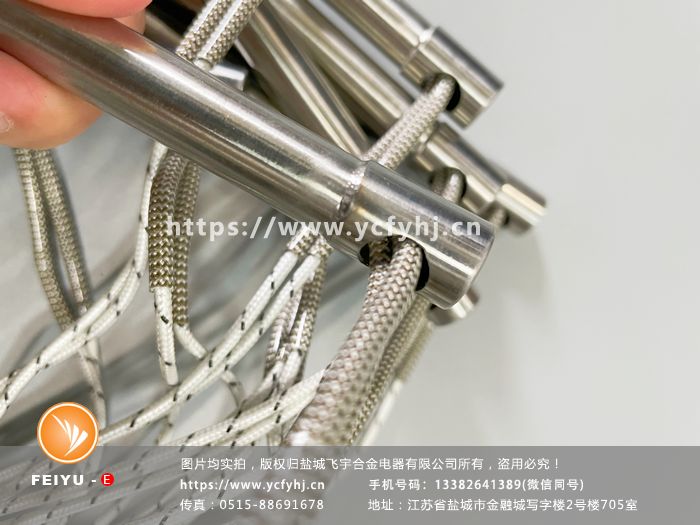

上圖為側邊出線單頭電加熱管實拍圖片，盜用必究！

值得說明：

1. 單頭加熱管根據表面負荷的不同，分A級（6W/cm2-12W/cm2）、AA級（12W/cm2 - 15W/cm2）、AAA級（15W/cm2 - 40W/cm2）；

2. 根據不同的級別采用不同的材料，價格成本均不一樣，請根據實際情況以及目標價格來選購；

3. 國產工藝一般只能做到6W/cm2以下，材質會采用不銹鋼304，質保一般為3個月；

4. A，AA，AAA級產品均進口材料進口工藝，A, AA級別一般采用德國進口321材質或英格萊840，AAA級一般采用英格萊840或英格萊800。進口單頭加熱管一般質保1年（嵌入式干燒工作環境）；

5. 國產單頭加熱管電熱絲一般采用鐵鉻鋁或鎳鉻絲；進口工藝單頭加熱管均采用德國BGH電熱絲或美國鎳鉻2080電阻絲；

6. 絕緣材料根據不同的表面負荷來選擇，低溫粉、中低溫粉以及高溫粉；進口工藝單頭加熱管均采用美國UCM氧化鎂粉。

因?yàn)槭袌?chǎng)需求不同，每個客戶要的加熱管規格都不一樣，所以電加熱管都是非標生產的，價格、規格屬性等均不相同，詳情可以來電或者微信咨詢。

歡迎直接來電咨詢： 13382641389 （手機/微信）項經理

【單頭加熱管相關參數】

護套材料	不銹鋼304、321、316L、英格萊800、840、鈦
絕緣材料	高純度氧化鎂粉
電熱絲材料	鎳鉻絲或鐵鉻鋁絲
電壓	480VAC
表面負荷	40W/cm2
功率誤差范圍	+5 %, -10 %
尺寸	最小管徑：3mm 尺寸定制
引線結構	外接、內引結構
引線種類	內引玻纖絕緣純鎳線( 750℃ )
	外接鐵氟龍線 ( 250℃ )
	外接硅膠線 ( 200℃)
	外接玻纖純鎳線( 450℃ )
	瓷珠引線（850℃ ）
內置熱電偶	K型或J型熱電偶
引線保護種類	不銹鋼金屬編織網
引線保護種類	不銹鋼金屬軟管引線

【單頭加熱管的結構選擇】

注釋：CHC型號指：外接線結構；CHCC型號指：外接線+陶瓷頭結構；CHS型號指：內引線結構；CHSC型號指：內引線+陶瓷頭結構。

【單頭加熱管材質】

說明：鹽城飛宇均可非標定做高功率，壽命長，特殊工況工作的進口材質加熱管

1、外殼材質：不銹鋼304、321、316L、310S、Incoloy800/840（管材）

2、內部填充物：高溫氧化鎂粉，一般為日本TATEHO氧化鎂、美國UCM氧化鎂、國產中高溫氧化鎂等

3、電熱絲：進口Kanthal發熱絲、德國BGH發熱絲、國產鎳鉻2080、鋼花絲鐵鉻鋁

加熱管若采用進口材質生產，具有耐高溫，高功率特性，歡迎來電咨詢。

【我司單頭加熱管優勢】

1.安裝簡單方便；

2.傳熱速度極快，熱轉化率高達95%以上；

3.體積小，溫度均勻；

4.我司產品通過德國萊茵TüV頒發的CE認證。

【單頭加熱管采購前需要考慮以下因素】

1.工作環境，是嵌入式干燒還是裸露空氣干燒，亦或者是液體加熱；

2.溫度，包括環境溫度、被加熱體要求溫度；

3.表面負荷選擇是否與護套材料以及內部絕緣材料相匹配；

4.若加熱液體時，需要考慮護套材料的抗腐蝕性能。

【單頭加熱管使用注意事項】

1、高瓦特密度單頭電熱管在使用期間，由于本身加熱迅速散熱條件差，常造成電熱外部不銹鋼管體焦黑、氧化、變形，因而造成內部發熱元件-電熱合金絲因高溫空燒融斷，造成單頭電熱管本身壽命縮短，所以優良的單頭電熱管不但需要生產質量好，更要求模具的材質與加工孔徑（孔徑與管徑越接近越好），適合的孔徑除了方便換單頭電熱管之外，也有利于兩者熱能之間的傳導，因而延長加熱管本身電熱管的使用壽命。

2、模具深孔加工應注意精密度，不可兩頭鉆孔，因?yàn)榻唤犹師o法密合而有較大孔隙，使加熱管散熱不良，被加熱體溫度不平均。

3、應注意電熱管出線端之氧化鎂粉，在使用場所不可受到污染物與水分滲入，防止漏電，可以預留5mm于模具外。

4、開機使用電熱管，可以預熱5分鐘，以免因?yàn)榭諝獬睗窕蛩譂B入管內，發生漏電危險，使用電熱機械必須加裝接地線。
