與我們工程師在線溝通防水垢涂層加熱管

項(xiàng)燕： 于飛：

立即撥打服務(wù)熱線

手機(jī)：13382641389 傳真：0515-88691678座機(jī)：0515-88691673

防水垢涂層加熱管是指在不銹鋼加熱管或者鈦加熱管的基礎(chǔ)上噴涂鐵氟龍液體涂層，起到防垢作用。值得注意的時(shí)候，防水垢涂層加熱管不宜表面負(fù)荷過高，同時(shí)，防垢不是完全不沾水垢的，只是緩解其結(jié)垢的速度。防水垢涂層加熱管直接延長了加熱管的壽命。同時(shí)，防水垢涂層加熱管不僅有防垢的作用，還有防腐作用。

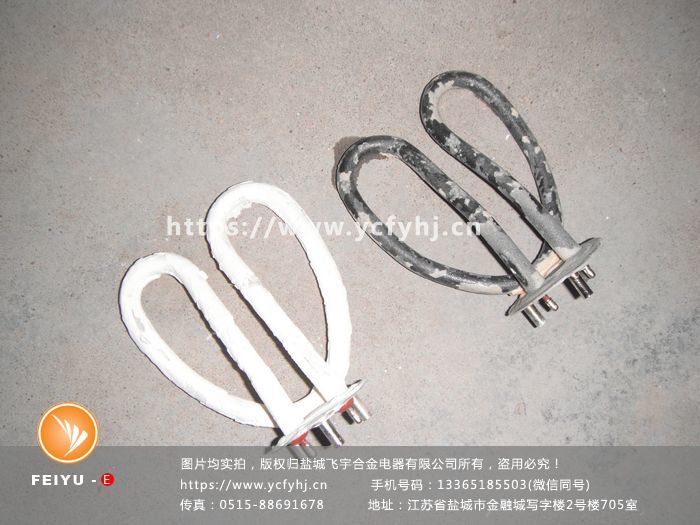

上圖為防水垢涂層加熱管實(shí)拍圖片，盜用必究

值得說明：防水垢涂層加熱管均為非標(biāo)定制

★★★★★  推薦： 本公司研制涂層型耐腐抗垢電熱管：

1. 涂層方式可選：液體涂層、靜電粉末涂層

2. 涂層顏色：正常黑色（液體涂層）、透明色（靜電粉末涂層）

3. 加熱介質(zhì)：液體

4. 表面負(fù)荷設(shè)計(jì)：簡單點(diǎn)說，發(fā)熱區(qū)每米功率2KW為宜

5. 加熱管整體形狀長度設(shè)計(jì)不宜超過1米

6. 與鐵氟龍?zhí)坠芟啾?，?yōu)勢為：涂層使得抗腐材料直接無間隙式貼合到管壁上，傳熱效果更快，涂層不易脫落。鐵氟龍?zhí)坠苡捎诠に嚥灰粯?，其中間是有間隙，易阻礙熱傳遞，使間隙中溫度過高，直接導(dǎo)致鐵氟龍?zhí)坠軣龎?，無法起抗腐作用。

7. 根據(jù)不同的化學(xué)材料的腐蝕性能，一般可以在不銹鋼304、不銹鋼316L、不銹鋼310S、鈦管等外殼材料的基礎(chǔ)上進(jìn)行涂層處理

歡迎直接來 電咨詢： 13382641389 （手 機(jī) /微信） 項(xiàng)經(jīng)理

【管狀電加熱管概況】

工業(yè)管狀加熱管適用于大多數(shù)需要電加熱的場合。它們可以用直的形式或彎曲成各種形狀，根據(jù)要求非標(biāo)定制，因此工業(yè)用電加熱管一般均無現(xiàn)貨。

工業(yè)管狀電熱管常用于以下應(yīng)用中：

空氣加熱  |  浸入式液體加熱  |  管道加熱  |  對流加熱  |  烘干設(shè)備

【雙頭電加熱管結(jié)構(gòu)】

1. 陶瓷絕緣子  2.密封材料  3.引線棒  4.氧化鎂粉  5.電阻絲  6.金屬護(hù)套

【雙頭電加熱管設(shè)計(jì)，需要考慮因素】

影響加熱管耐久性的兩個(gè)最關(guān)鍵因素是:

1. 金屬護(hù)套管的選擇

2. 表面負(fù)荷的選擇（說簡單點(diǎn)，就是每米功率的選擇）

電加熱管的外殼材料類型取決于加熱管工作的溫度和加熱介質(zhì)的腐蝕性。電熱管表面負(fù)荷之所以重要，有兩個(gè)原因：

首先，它決定了加熱管外殼材料在加熱條件下的所要承受的溫度。

第二，每一種材料都有一個(gè)特定的上限表面負(fù)荷，使它可以在加熱周期內(nèi)能承受的住。

表1：列出各種管外殼材料，以及其上限的允許溫度和推薦使用的介質(zhì)。

表2：列出不同材料的推薦上限表面負(fù)荷和介質(zhì)

【雙頭電加熱管一般固定方式-緊固件固定】

【電加熱管彎管成異形的時(shí)候，需要注意以下】

通過縮管機(jī)縮管后的直徑，對電熱管的絕緣氧化鎂粉進(jìn)行了壓縮。然后在高溫爐中對這些加熱管進(jìn)行退火，以減輕在軋制過程中發(fā)生的金屬應(yīng)力(工作硬化)，使其減小護(hù)套的尺寸。退火使金屬回到軟態(tài)，使加熱管幾乎可以彎曲成任何形狀。然而，由于成形也會(huì)使金屬變硬，因此必須采取一些預(yù)防措施，以防止在彎曲或出現(xiàn)應(yīng)力開裂痕跡時(shí)護(hù)套斷裂。

電加熱管在彎管的時(shí)候，其中需要注意一個(gè)R弧度的限制，R弧度太小，加熱管易彎斷，報(bào)廢率高，正常彎管成各種異形的情況下，沒有特殊要求應(yīng)該符合下面表格中的最小R弧度

形狀各異，客戶可以直接提供異形形狀尺寸或者圖紙咨詢。

【電加熱管使用注意點(diǎn)】

1、電加熱管允許在下列條件下工作：

（1）空氣相對濕度不大于95%；

（2）工作電壓不大于額定值的1.1倍，外殼應(yīng)有效接地。

2、加熱介質(zhì)為液體時(shí)，電熱管的有效長度必須全部浸在液體中。電加熱管發(fā)熱部份應(yīng)與容器壁有一定距離，一般為50-60mm以上。

3、加熱液體的電加熱管不得用于加熱氣體或固體物。

4、加熱液體的元件，如發(fā)現(xiàn)管子表面有水垢或結(jié)炭時(shí)，應(yīng)清除干凈后再用，以免影響加熱管的使用壽命和降低熱效率。

5、熔煉輕金屬或硝鹽、堿、瀝青、石蠟等為固態(tài)時(shí)進(jìn)行加熱，應(yīng)降壓啟動(dòng)，待固態(tài)加熱介質(zhì)全部熔化后才能升至額定電壓。

6、加熱硝鹽時(shí)應(yīng)考慮安全措施，預(yù)防爆炸事故發(fā)生。

7、電熱管接線部份應(yīng)放在保溫層、加熱室外，并避免與腐蝕性、爆炸性氣體接觸。必須保持出線端部干燥、清潔，以免造成閃絡(luò)或短路。接線時(shí)勿用力過猛。

8、加熱管的端部可能溢出少量糊狀物，這是封口材料，不影響使用，待斷電后，將溢出物揩干凈即可。

9、電熱管應(yīng)儲(chǔ)存在空氣流通、相對濕度不大于85%、無腐蝕性氣體的室內(nèi)。

10、加熱管使用一段時(shí)間后又長期不用而受潮后，其冷態(tài)絕緣電阻低于1兆 歐時(shí)，可將元件放在溫度200度左右的干燥箱中烘焙，或降低電壓直接通電加熱，除去潮氣，至恢復(fù)正常為止。

【快速聯(lián)系我們咨詢產(chǎn)品】

認(rèn)準(zhǔn)鹽城飛宇合金電器有限公司其他官方 網(wǎng)站：

1. http://m.folac2023.com/

2. https://www.ycheater.com/

3. https://www.ycfyhj.com/
